ทำความรู้จักเกี่ยวกับ เครื่องวัด Flow Meter
ทำความรู้จักเกี่ยวกับ เครื่องวัด Flow Meter
“เครื่องมือวัด Flow Meter” หนึ่งในเครื่องมือที่มีส่วนช่วยในงานอุตสาหกรรมด้านการวัดอัตราการไหลสำหรับงานอุตสาหกรรม
เพื่อที่คุณจะเห็นภาพเรื่องการทำงานของเครื่องวัดชนิดนี้มากขึ้น วันนี้ GOT จึงไม่พลาดที่จะนำสาระดี ๆ เกี่ยวกับเรื่องนี้มาฝาก Flow Meter คือ เครื่องมือวัดชนิดหนึ่งที่ถูกออกแบบมาเพื่อวัดปริมาตร ปริมาณ หรือ อัตราการเคลื่อนที่ของไหล (Fluid) ผ่านภาชนะ เช่น ท่อ หรือ ราง ที่สามารถหาค่าพื้นที่หน้าตัด ปริมาตร และ เทียบกับเวลาที่ของไหลอย่างเช่น น้ำและแก๊ส สามารถไหลผ่านมาได้
โดยประเภทของเครื่องวัด Flow Meter สามารถแบ่งออกได้ 4 ประเภท ดังนี้

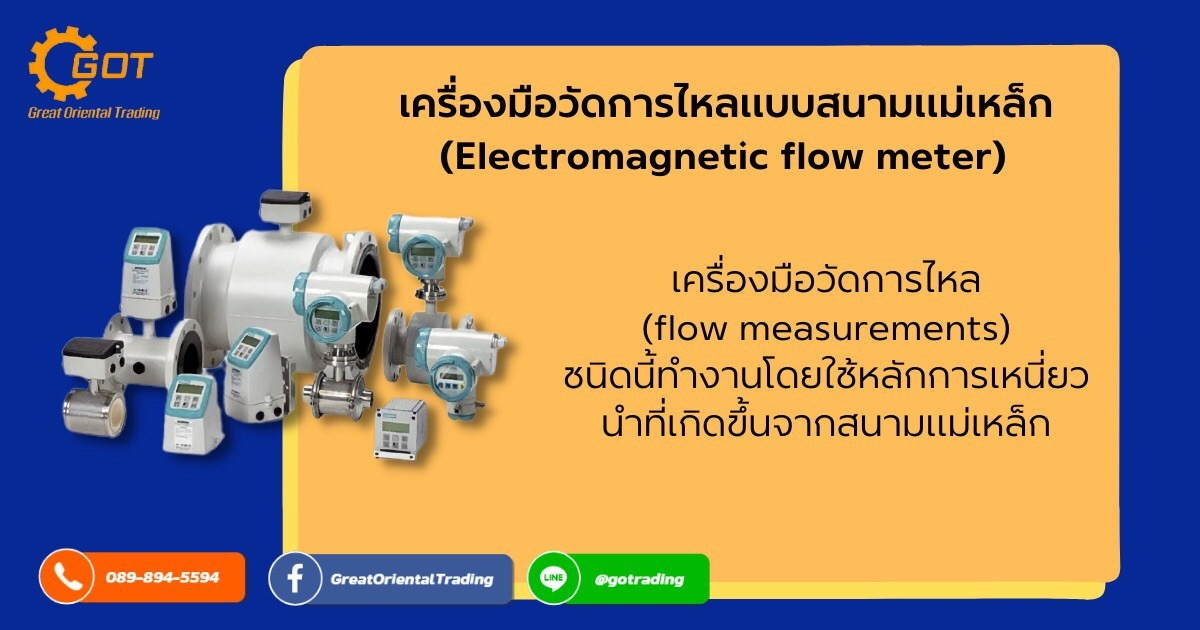

1.เครื่องมือวัดการไหลแบบสนามแม่เหล็ก (Electromagnetic Flow Meter)
เครื่องมือวัดการไหล (flow measurement) ชนิดนี้ทำงานโดยใช้หลักการเหนี่ยวนำที่เกิดขึ้นจากสนามแม่เหล็ก เมื่อของเหลวที่เป็นตัวนำไฟฟ้าไหลผ่านสนามแม่เหล็กจะเกิดแรงดันไฟฟ้าขึ้นในแนวตั้งฉากกับทิศทางของสนามแม่เหล็ก โครงสร้างโดยทั่วไปของเครื่องมือวัดชนิดนี้ประกอบด้วย ท่อที่มีลักษณะเป็นฉนวนไฟฟ้า วางตัวอยู่ในทิศทางตั้งฉากกับสนามแม่เหล็กที่มีความเข้มของเส้นแรงแม่เหล็กคงที่ และติดตั้งขั้วไฟฟ้า 2 ขั้วให้สัมผัสกับของเหลวที่ไหลอยู่ภายในท่อ โดยปลายของขั้วไฟฟ้าทั้ง 2 ด้านใช้เป็นจุดวัดแรงดันไฟฟ้าที่เกิดจากการไหลของของเหลว
2.เครื่องมือวัดการไหลแบบอัลตราโซนิก (Ultrasonic Flow Meter)
เครื่องมือวัดการไหลแบบอัลตราโซนิก (ultrasonic flow meter) ทำงานโดยอาศัยคลื่นความถี่เหนือเสียง (คลื่นอัลตราโซนิก) ส่วนใหญ่ใช้วัดการไหลของของเหลวภายในท่อ เเละเป็นการวัดการไหล (flow measurement) แบบไม่ทำลายเเละไม่ก่อให้เกิดปัญหาด้านความดัน (pressure drop)
3.เครื่องมือวัดการไหลแบบวอร์เทกซ์มิเตอร์ (Vortex)
เมื่อของไหลไหลผ่าน Flow meter ที่มี Shedding Element รูปตัว T ซึ่งขวางการไหลอยู่ทำให้เกิดการไหลวน (Vertex) ของของไหลด้านหลังตัว Shedding Element การเกิดกระแสไหลวนนั้นจะทำให้สามารถทราบความเร็วในการไหลของของไหลได้ เนื่องจากการเกิดกระแสไหลวนจะสร้างคลื่นความถี่ขึ้น และคลื่นความถี่นี้จะแปรผันโดยตรงกับความเร็วของการไหล ตัวเซนเซอร์ที่ใช้วัดนี้มีหลายแบบด้วยกัน
บางแบบใช้เทอรมิสเตอร์อย่างในแบบ Swirl meter บางแบบใช้ผลึก (Piezoelectric Crystal)
เป็นตัวกำเนิดสัญญาณเมื่อเกิดคลื่นไหลวนปะทะ หรือบางแบบอาจใช้หลักการของคลื่นอัลตร้าโซนิก ดังแสดงลักษณะของ Vertex Flow meter ในรูปที่ 12 เซนเซอร์จะถูกบรรจุอยู่ภายในตัว Shedding Element ซึ่งประกอบด้วยแผ่นไดอะแฟรมที่อยู่รอบนอกเป็นตัวส่งผ่านคลื่นความถี่ไปให้น้ำมันซิลิโคนซึ่งเติมอยู่รอบๆ ผลึก ผลึกจะกำเนิดคลื่นสัญญาณที่มีความถี่เท่ากับความถี่ของวอรเทกซ์ที่เกิดขึ้น ที่ให้เกิดรูปคลื่นที่มีลักษณะเป็น Pulseส่งเข้าภาคขยาย เปลี่ยนเป็นสัญญาณค่าการไหลต่อไป
4.เครื่องมือวัดการไหลแบบโคริโอลิส (Coriolis Flow Meter)
เป็นเครื่องมือวัดการไหลเชิงมวล โดยเมื่อมีมวลไหลผ่านท่อโค้ง ท่อจะเกิดการบิดตัว แรงบิดตัว (coriolis force) หรือแรงโคริโอลิสที่เกิดขึ้นนี้แปรผันตรงกับปริมาณการไหลของของไหลที่ไหลผ่านท่อ
โครงสร้างของโคริโอลิสประกอบด้วยท่อที่อ่อนตัวได้ ทรานสดิวเซอร์ (transducer) ใช้สำหรับวัดการเคลื่อนที่ (displacement measurement) จำนวน 2 ชุด และตัวกำเนิดการสั่น (vibrator) ติดตั้งอยู่ตรงกลางระหว่างทรานสดิวเซอร์วัดการเคลื่อนที่ทั้งสอง
