โอเวอร์โหลด (Overload relay) เป็นอุปกรณ์ไฟฟ้าที่ทำหน้าที่ตัดวงจร เมื่อกระแสมอเตอร์สูงเกินกว่าค่าที่ตั้งไว้ หากเราตั้งค่า โอเวอร์โหลด (Overload relay) ไม่เหมาะสม เมื่อมอเตอร์ทำงานที่กระแสไฟเกิน แต่ โอเวอร์โหลด (Overload relay) ไม่ทำการตัดวงจร ก็จะเกิดความเสียหายกับมอเตอร์ได้ (มอเตอร์ไหม้)
เคล็ดไม่ลับในการเลือกขนาด Overload Relay
เคล็ดไม่ลับในการเลือกขนาด Overload Relay

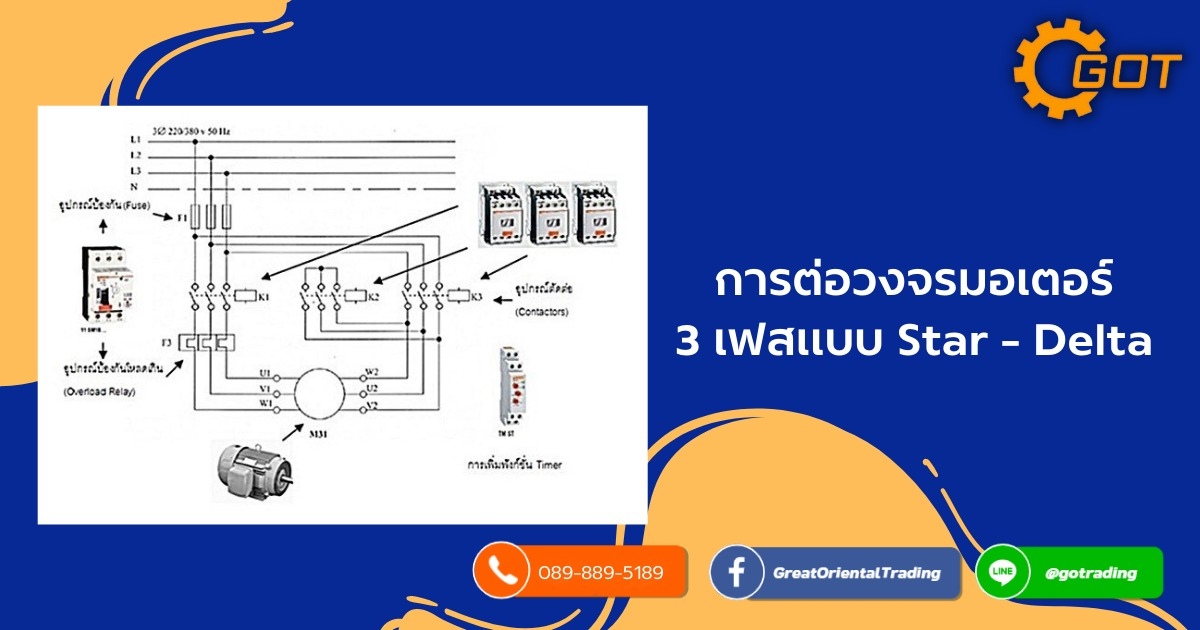

สำหรับวงจรสตาร์ทมอเตอร์แบบสตาร์-เดลต้า (Star – Delta)
โอเวอร์โหลด (Overload relay) เป็นอุปกรณ์ไฟฟ้าที่ทำหน้าที่ตัดวงจร เมื่อกระแสมอเตอร์สูงเกินกว่าค่าที่ตั้งไว้ หากเราตั้งค่า โอเวอร์โหลด (Overload relay) ไม่เหมาะสม เมื่อมอเตอร์ทำงานที่กระแสไฟเกิน แต่ โอเวอร์โหลด (Overload relay) ไม่ทำการตัดวงจร ก็จะเกิดความเสียหายกับมอเตอร์ได้ (มอเตอร์ไหม้)
ในกรณีที่มอเตอร์ต่อแบบสตาร์-เดลต้า (Star-Delta) เราจะเลือกโอเวอร์โหลด (Overload relay) ติดตั้งที่ main magnetic contactor โดยการนำกระแส Full load ของมอเตอร์หารด้วย 1.732 จะได้กระแสสำหรับตั้ง โอเวอร์โหลด (Overload relay) ถ้ามอเตอร์สตาร์ทตรงให้ปรับตั้งโอเวอร์โหลด (Overload relay) ตามกระแส Full load ปกติ
หากวงจรสตาร์ทมอเตอร์เป็นแบบสตาร์-เดลต้า (Star-Delta) มอเตอร์ 30 HP.การแส Full load อยู่ที่ 34.9 A. ให้นำ 34.9/1.732 = 20.15 A. ให้ตั้งโอเวอร์โหลด (Overload relay) ที่ 20.15 A. หรือถ้าปรับจุดทศนิยมยาก ให้ตั้งน้อยลงมาหน่อยนึงประมาณ 20 A. ครับ
แต่ถ้าวงจรสตาร์ทมอเตอร์เป็นแบบต่อตรง (Direct on line) การเลือกขนาดโอเวอร์โหลด (Overload relay) เมื่อออกจากจากใต้เบรกเกอร์ให้ตั้งค่าที่ 34.9 A
